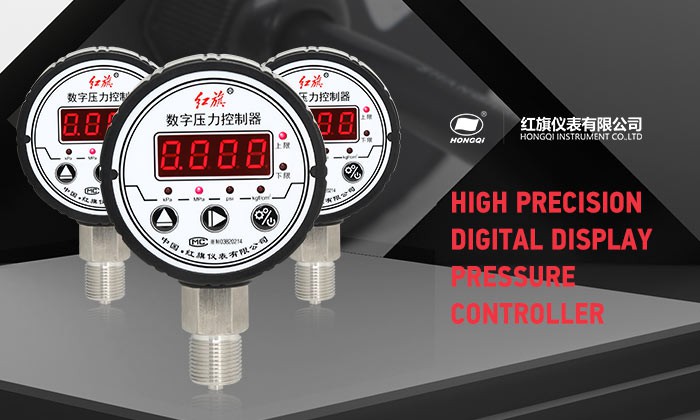

Регулятор давления с цифровым дисплеем — это сложное устройство, предназначенное для точного мониторинга и регулирования давления в системе. Он сочетает в себе функции измерения давления и управления, обеспечивая высокоточные показания и возможности эффективной регулировки.
1. Ключевые компоненты и принципы работы
Чувствительный элемент: его сердцевиной является чувствительный к давлению элемент, такой как резистивный или емкостный датчик. Этот датчик обнаруживает изменения давления и преобразует их в электрические сигналы. Например, в пьезорезистивном датчике сопротивление чувствительного материала изменяется в зависимости от приложенного давления.
Блок обработки сигнала: электрический сигнал, излучаемый датчиком, затем отправляется в блок обработки сигналов. Это устройство усиливает, фильтрует и преобразует аналоговые сигналы в цифровой формат, который легко обрабатывается микроконтроллером контроллера.
Микроконтроллер: Микроконтроллер — это мозг устройства. Он анализирует цифровые данные давления, сравнивает их с заданными заданными значениями давления и определяет соответствующие управляющие действия.
Дисплей: цифровой дисплей устройства отображает показания давления в реальном времени, что позволяет пользователям легко отслеживать состояние давления. Экраны дисплеев обычно четкие и легко читаемые, с такими функциями, как подсветка, которая может обеспечить лучшую видимость в различных условиях освещения.
2. Функция управления
Регулировка заданного значения: пользователи могут устанавливать верхний и нижний пределы давления (заданные значения). Когда измеренное давление превышает установленное верхнее предельное значение или падает ниже установленного нижнего предельного значения, контроллер может инициировать действие. Например, это может быть запуск насоса для повышения давления или запуск клапана для сброса давления.
Управление задержкой: Чтобы предотвратить быструю смену управляющих выходов, многие контроллеры давления с цифровым дисплеем обеспечивают управление задержкой. Задержка — это разница между верхней и нижней фиксированными точками, которые контролируют изменения действия. Например, если значение настройки верхнего предела составляет 5 бар, а значение настройки нижнего предела гистерезиса составляет 4,8 бар, контроллер не начнет сброс давления, пока давление не достигнет 5 бар, и не начнет подачу давления снова, пока давление не упадет до 4,8 бар.
3. Приложение
Промышленные процессы: на производственных предприятиях регуляторы давления с цифровым дисплеем используются для контроля давления в гидравлических системах, пневматических системах и трубопроводах химической обработки. Они обеспечивают постоянный уровень давления, который имеет решающее значение для качества и эффективности производственного процесса.
Система HVAC. В системах отопления, вентиляции и кондиционирования воздуха эти контроллеры поддерживают необходимое давление в трубопроводах хладагента, воздуховодах и системах водяного отопления. Это помогает оптимизировать энергопотребление и производительность системы.
Лабораторное оборудование: в научных лабораториях они используются для контроля давления в различных экспериментальных устройствах, таких как системы обработки газа или оборудование, требующее точной регулировки давления для получения точных результатов.
